رله شیشه ای یکی از اجزای کلیدی و پرکاربرد در سیستم های الکتریکی و تابلو برق است که به دلیل ساختار ساده و کارایی بالا توانسته جایگاه ویژه‌ای در صنعت برق پیدا کند. این رله ها به‌خصوص در مدارهای فرمان و برای کنترل بارهای سبک استفاده می‌شوند. با وجود شباهت هایی که به کنتاکتورها دارند، تفاوت های عملکردی آنها باعث شده در بسیاری از کاربردها به عنوان گزینه ای ایده‌آل مطرح شوند. در این مقاله قصد داریم با تعریف، اجزا، مشخصات فنی، کاربردها، مزایا و نحوه نصب رله شیشه ای آشنا شویم و تفاوت آن را با کنتاکتور بررسی کنیم.

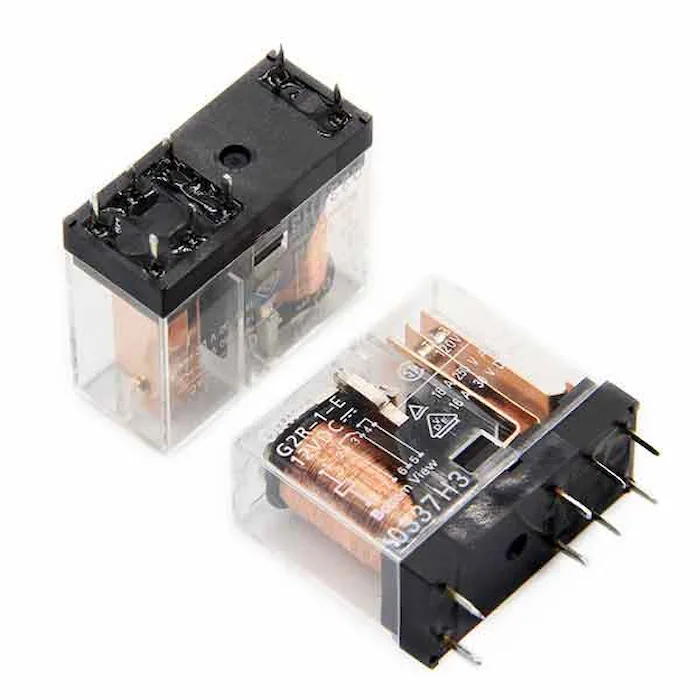

رله شیشه ای چیست؟
رله شیشه ای که با نام هایی مانند رله کمکی یا رله فرمان نیز شناخته می‌شود، یک سوئیچ الکترومکانیکی دقیق است که برای کنترل جریان‌های پایین و مدیریت مدارهای فرمان طراحی شده است. این ابزار در تجهیزات متنوعی از جمله فر قنادی نیمه صنعتی 4 سینی گردان برقی تک فاز، فر قنادی نیمه صنعتی 6 سینی ثابت برقی سه فاز و… نقش کلیدی ایفا می‌کند. ساختار ساده این رله شامل بوبین، تیغه‌ها و پایه‌ها است و به دلیل بدنه شفاف، امکان مشاهده وضعیت داخلی آن فراهم است. این ویژگی‌ها، رله شیشه‌ای را به ابزاری محبوب در تجهیزات برقی حساس و دستگاه‌های نظیر فرهای قنادی تبدیل کرده است.
مشخصات فنی رله شیشه ای
رله شیشه‌ای به عنوان یکی از اجزای پرکاربرد در مدارهای فرمان فر برقی ، دارای مشخصات فنی متنوع و قابل توجهی است که این ویژگی‌ها نقش کلیدی در انتخاب و عملکرد صحیح آن دارند. در ادامه به بررسی این مشخصات خواهیم پرداخت که شامل موارد زیر هستند:
تعداد پایه ها و ارتباط آن با کنتاکت ها
رله شیشه‌ای در انواع مختلف با تعداد پایه‌های ۸، ۱۱ و ۱۴ تولید می‌شود. هر پایه نقشی مشخص در عملکرد رله دارد که به‌طور مستقیم با تعداد کنتاکت‌ها مرتبط است. به عنوان مثال، رله‌ای با دو کنتاکت شامل:
- دو پایه برای تیغه باز (NO)،
- دو پایه برای تیغه بسته (NC)،
- دو پایه برای تیغه مشترک (COM)،
- دو پایه برای بوبین (COIL) است.
این ارتباط مستقیم میان پایه ها و کنتاکت‌ها، امکان طراحی مدار فرمان با دقت و انعطاف‌پذیری بالا را فراهم می‌کند.
مواد اولیه پایه ها و کنتاکت ها
پایه ها و کنتاکت های رله شیشه‌ای معمولاً از آلیاژ نقره ساخته می‌شوند. این ماده به دلیل رسانایی بالا و مقاومت فیزیکی و شیمیایی، دوام و کیفیت عملکرد رله را تضمین می‌کند. علاوه بر این، کنتاکت ها اغلب از پلاتین ترکیب‌شده با آلیاژ نقره تولید می‌شوند که در عین رسانایی عالی، مقاومت بالایی در برابر سایش و جرقه‌زنی دارند.
ظرفیت جریان و ولتاژ بوبین
یکی از مهم ترین مشخصات رله شیشه ای، ظرفیت جریان قابل تحمل تیغه‌ها و ولتاژ بوبین است. این رله‌ها معمولاً در بازه جریانی ۵ تا ۲۵ آمپر طراحی شده‌اند و به همین دلیل برای سوئیچینگ بارهای سبک ایده‌آل هستند. ولتاژ بوبین نیز بسته به نوع رله می‌تواند AC یا DC باشد و باید متناسب با نیاز مدار انتخاب شود. انتخاب نادرست بوبین می‌تواند عملکرد رله را مختل کرده یا منجر به آسیب به سایر اجزا شود.
عملکرد در برابر بارهای غیرخطی
رله های شیشه ای در برابر بارهای غیرخطی مانند بارهای القایی یا خازنی، حساس هستند. این نوع بارها می‌توانند جرقه‌هایی را در کنتاکت ها ایجاد کنند که جریان لحظه ای فراتر از جریان نامی رله را به وجود می‌آورد. بنابراین در انتخاب رله باید به نوع بار و شرایط سوئیچینگ توجه ویژه داشت.
عمر مفید و نگهداری
رله های شیشه ای با طراحی مقاوم خود، عمر مکانیکی و الکتریکی بسیار بالایی دارند و توانایی اجرای بیش از یک میلیون عملیات استاندارد را دارا هستند. با این حال، در صورت سوختن یا تغییر شیمیایی کنتاکت‌ها، تعمیر این رله‌ها ممکن نیست و باید تعویض شوند. این ویژگی، علاوه بر اطمینان از عملکرد پایدار، موجب می‌شود هزینه های نگهداری کاهش یابد.
بیشتر بخوانید: فرق فرهای نیمه صنعتی؛فر ثابت، گردان و کانوکشن
اجزای اصلی رله شیشه ای
رله شیشه ای از دو بخش اصلی تشکیل شده که به طور هماهنگ با یکدیگر عمل می‌کنند تا وظیفه سوئیچینگ در مدار را انجام دهند. در ادامه، اجزای اصلی این رله را بررسی خواهیم کرد.
1. بوبین (سیم پیچ)
بوبین یا سیم پیچ، قلب عملکرد رله شیشه ای است که وظیفه ایجاد نیروی مغناطیسی برای جابه‌جایی تیغه‌ها را بر عهده دارد. این نیروی مغناطیسی زمانی تولید می‌شود که جریان برق به بوبین اعمال شود. نکات کلیدی درباره بوبین:
- تغذیه بوبین می‌تواند از ولتاژهای AC یا DC باشد و این ولتاژ باید متناسب با طراحی مدار انتخاب شود.
- عملکرد بوبین مستقل از ولتاژ تیغه‌ها است، به این معنا که بوبین می‌تواند ولتاژی متفاوت از تیغه‌ها داشته باشد.
- زمانی که بوبین فعال می‌شود، میدان مغناطیسی تولید شده باعث تغییر وضعیت تیغه‌ها می‌گردد.
2. تیغه‌ها (کنتاکت‌ها)
تیغه های رله شیشه ای از سه بخش اصلی تشکیل شده‌اند که وظیفه اتصال یا قطع جریان مدار را بر عهده دارند:
- تیغه باز (NO – Normally Open): در حالت عادی (زمانی که بوبین خاموش است)، این تیغه قطع است و هیچ جریانی از آن عبور نمی‌کند.
- تیغه بسته (NC – Normally Closed): به طور پیش‌فرض به تیغه مشترک متصل است و جریان را منتقل می‌کند.
- تیغه مشترک (COM – Common): نقطه ارتباطی تیغه باز و تیغه بسته است. با فعال شدن بوبین، اتصال این تیغه از حالت پیش‌فرض تغییر می‌کند؛ یعنی اگر در ابتدا به تیغه بسته متصل بود، پس از فعال شدن به تیغه باز متصل خواهد شد.
ارتباط بوبین و تیغه ها
هنگامی که بوبین برقدار می‌شود، میدان مغناطیسی ایجاد شده سبب می‌شود تیغه مشترک (COM) از تیغه بسته (NC) جدا شده و به تیغه باز (NO) متصل شود. این فرایند تغییر وضعیت، امکان سوئیچینگ سریع و دقیق مدار را فراهم می‌کند.
بیشتر بخوانید: 5 علل شایع خاموش نشدن فن فر به همراه راه حل ⚠✅
تفاوت رله شیشه ای با کنتاکتور
رله شیشه ای و کنتاکتور هر دو وظیفه کنترل جریان الکتریکی را دارند اما تفاوت‌های عمده‌ای در طراحی، کاربرد و عملکرد آنها وجود دارد:
1. کاربردهای تخصصی
رله شیشه ای به‌طور ویژه در مدارهای فرمان و بارهای سبک با جریان کم طراحی شده است. به‌عنوان مثال، در سیستم‌های کنترلی، محافظت از مدارها و تابلو برق‌های کوچک استفاده می‌شود. اما کنتاکتور برای مدارهای قدرت و تحمل جریان های بالا (بین 9 تا 1000 آمپر) ساخته شده و در صنایع سنگین، ماشین‌آلات بزرگ و تجهیزات پرمصرف به کار می‌رود.
2. ساختار و نحوه عملکرد
- رله شیشه ای: این رله با تحریک بوبین، وضعیت تیغه‌ها را به صورت مکانیکی تغییر می‌دهد. تیغه‌ها به طور معمول شامل تیغه باز (NO)، تیغه بسته (NC) و تیغه مشترک (COM) هستند.
- کنتاکتور: ساختاری مشابه کلیدهای برق صنعتی دارد و هنگام برقدار شدن بوبین، تیغه‌های آن برای تحمل جریان بالا تغییر وضعیت می‌دهند.
3. اندازه و هزینه
- رله شیشه ای: کوچک تر و اقتصادی تر است، بنابراین در تجهیزاتی که نیاز به مدیریت جریان های پایین دارند، به صرفه‌تر خواهد بود.
- کنتاکتور: بزرگ تر و گران تر است و به دلیل تحمل جریان بالا و طراحی مقاوم تر، در کاربردهای صنعتی مقرون به صرفه تر است.
کاربردهای رله شیشه ای
رله شیشه ای به دلیل طراحی ساده و عملکرد دقیق خود در بسیاری از کاربردهای صنعتی و خانگی مورد استفاده قرار می‌گیرد:
- محافظت از مدارهای الکتریکی: با جلوگیری از اضافه بار و اتصال کوتاه، ایمنی مدارها را تضمین می‌کند.
- کنترل و سوئیچینگ بارهای سبک: مناسب برای کنترل وسایل کم مصرف و روشنایی.
- مدارهای PLC: در سیستم های برنامه ریزی شده برای کنترل فرآیندهای صنعتی.
- تابلو برق آسانسور: برای کنترل حرکت و ایمنی در تابلو فرمان آسانسور.
- ایزولاسیون مدارها: بخش های مختلف یک سیستم الکتریکی را از نظر الکتریکی جدا می‌کند.
- ارسال و دریافت سیگنال: در مدارهای حساس الکترونیکی و ارتباطی برای انتقال سیگنال های دقیق استفاده می‌شود.
مزایای استفاده از رله شیشه ای
- قیمت مناسب: این رله ها با هزینه کم تولید می‌شوند و در مقایسه با سایر تجهیزات کنترلی مقرون به صرفه هستند.
- طول عمر بالا: در صورت استفاده صحیح، عملکردی پایدار و ماندگار ارائه می‌دهند.
- ابعاد کوچک: اندازه کوچک آن ها امکان نصب در فضاهای محدود را فراهم می‌کند.
- تنوع کاربرد: از مدارهای فرمان گرفته تا تابلو برق ها و تجهیزات حساس، رله شیشه ای گزینه ای پرکاربرد است.
نحوه نصب رله شیشه ای
1. نصب روی برد الکترونیکی: این روش در مدارهای کوچک و دستگاه های الکترونیکی استفاده می‌شود. رله مستقیماً روی برد لحیم شده و به مدار متصل می‌شود.
2. نصب در تابلو برق: در سیستم های صنعتی، رله شیشه ای با سوکت های مخصوص روی ریل تابلو برق نصب می‌شود. این روش برای تعویض سریع و آسان رله در صورت خرابی ایده‌آل است.
نکات مهم در استفاده از رله شیشه ای
- انتخاب مناسب بر اساس جریان و ولتاژ مدار: جریان و ولتاژ کاری رله باید متناسب با نیاز مدار باشد تا از عملکرد نامناسب یا خرابی جلوگیری شود.
- توجه به بارهای غیرخطی: در مدارهایی با موتورها یا تجهیزات القایی، احتمال جرقه در تیغه‌ها وجود دارد. بنابراین باید به جریان لحظه‌ای توجه کرد.
- تعویض تیغه های آسیب دیده: در صورت سوختگی یا خرابی تیغه ها، تعمیر ممکن نیست و باید رله جایگزین شود.
سخن پایانی
رله شیشه ای با طراحی ساده، قیمت اقتصادی و عملکرد قابل‌اعتماد، ابزاری ضروری در مدارهای فرمان و کنترل است. با انتخاب صحیح و رعایت نکات مهم در استفاده، می‌توان از این رله برای بهبود عملکرد سیستم های الکتریکی و کاهش هزینه ها بهره برد.
